Таблица запчастей серии 1093-10-0
Рис. 5

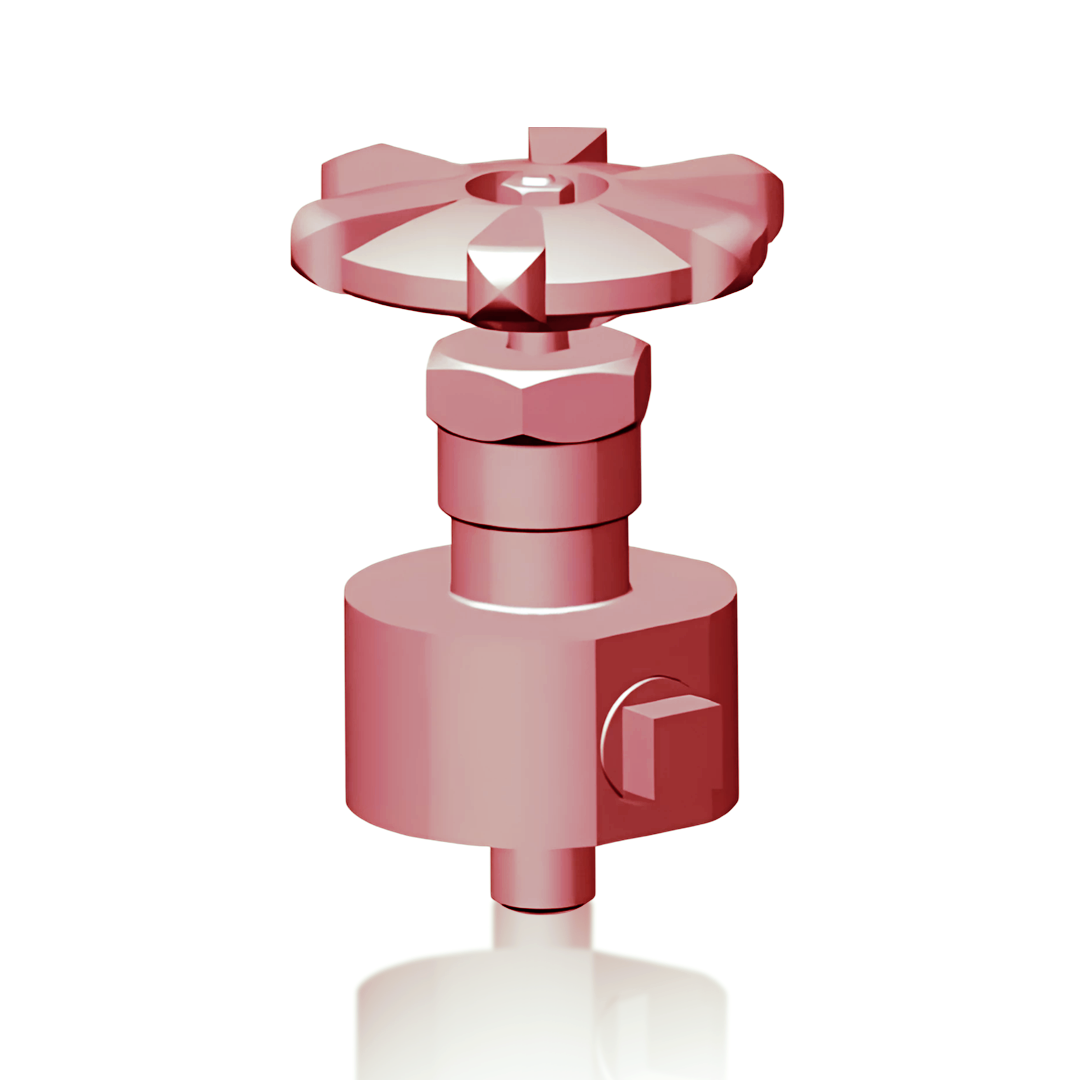

Вентиль трехходовой одношпиндельный 1093-10-0. Параметры: Рр — 13,7 МПа; tp — 560°С.
| № поз. по рис.5 | Наименование детали | Обозначение детали | Материал детали | Масса детали (кг) | Количес тво деталей в изделии (ШТ.) | Примечание |
| Запасные части, общие для всех исполнений | ||||||
| 1 | Корпус | 1093-10-1-01 | 12X1 МФ ГОСТ 20072-74 | 0,7 | 1 | |
| 2 | Шпиндель | 1213-6-3 | 30X13 ГОСТ 5949-75 | 0,04 | 1 | |
| 3 | Маховик | Э-2816 | Фенопласт 03-010-02 ГОСТ 5689-79 | 0,054 | 1 | |
| 4 | Гайка сальника | 1213-6-4 | Ст. 35 ГОСТ 1050-88 | 0,05 | 1 | |
| 5 | *Грундбукса | 1213-6-5 | 30X13 ГОСТ 5949-75 | 0,015 | 1 | |
| 6 | *Кольцо сальника | 1213-6-11 | 30X13 ГОСТ 5949-75 | 0,004 | 1 | |
| 7 | Пробка | 1093-10-2 | Ст. 35Х ГОСТ 4543-71 | 0,053 | 1 | |
| 8 | Гайка Мб ГОСТ 5915-70 | СТП 11-71-3 | Ст. 10 ГОСТ 1050-88 | 0,002 | 1 | |
| 9 | Шайба 6 | СТП 18-71-03 | Ст.З ГОСТ 380-71 | 0,002 | 1 | |
| 10 | *Комплект | К-ООШ-6-16х9хЗО-КГФ-Г ТУ 5728-009-13267785-99 | Графит «Графлекс» ТУ 5728-001-17172478-97 | — | 1 | |
| комплект | ||||||
| Масса изделия в сборе | 0,94 | |||||
